黏結磁性環
- 磁環利用磁力的引力原理，在不須齒輪咬合的非接觸狀態下傳動。主要用於液晶顯示器、太陽能、觸摸屏幕、輸送機(低扭力)、真空腔體轉傳機構
- 無噪音
- 無磨損，傳動順暢且平穩
- 無須保養: 不用因無磨耗問題而更換零件
- 無粉塵: 在非接觸狀態下，除了無齒輪的油汙、震動及噪音，也不會因摩擦而產生粉塵，造成製程上的困擾
| Type | 組合類別 Combined Type |
M材質 Material |
S表面處理 Surface Treatment |
|||
| MQ型 MQ Type |
MQL | 垂直型Perpendicular Type | ①磁鐵部分 Magnet Section |
②支撐座部分 Holder Section |
①磁鐵部分 Magnet Section |
②支撐座部分 Holder Section |
| MQU | 平行型Parallel Type | 釹黏結磁鐵 Neodymium Bonded Magnet |
工程塑膠(POM) Polyacetal (D16: 5056 Aluminum Alloy) |
電鍍塗裝Electrostatic Paint | - | |

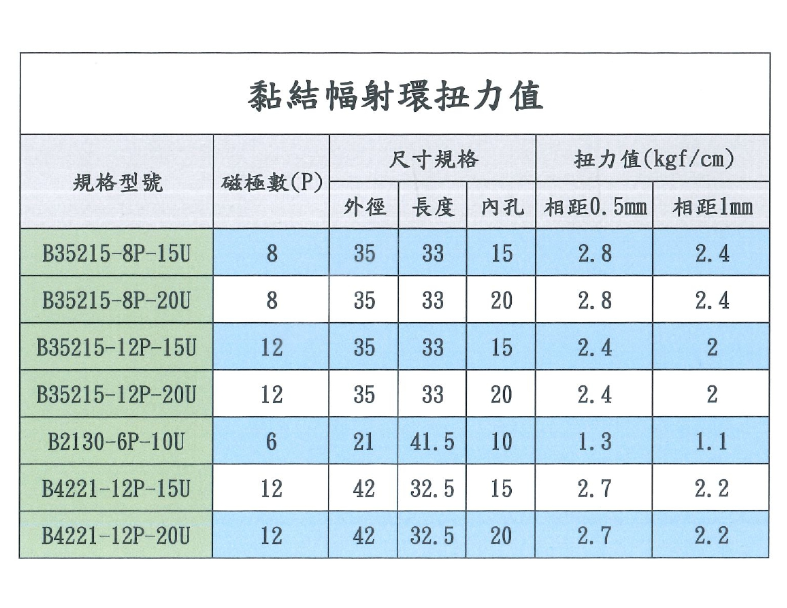

MQ 系列Series
| 型號Model | 外徑 Outer Diameter∅ D |
軸心 Axial ∅ d |
磁鐵高度 Magnet Height h (mm) |
磁極數 No. of Poles (P) |
| MQ21 | 21 | 10 | 15 | 6 |
| 20 | ||||
| 30 | ||||
| MQ26 | 26 | 15 | 14 | 8 |
| MQ32 | 32 | 15 | 20 | 8 |
| 20 | ||||
| MQ35 | 35 | 15 | 21.5 | 8 |
| 20 | ||||
| MQ42 | 42 | 15 | 21 | 12 |
| 20 |
